Wellenform-Anfragen & Software-Download `Seismogram Viewer` SeisGram2K


Anleitung


So erhalte und visualisiere ich einen Wellenform-Datensatz für eine bestimmte seismische Station und einen angefragten Zeitraum:



WWW-Wellenform-Anfragen BGR Datenarchiv  (Link)

Bundesamt Geologie Rohstoffe

Formular ausfüllen: Station (Dropdown-Liste), Komponenten z n e, Kanal (Frequenz), Datum, Uhrzeit, Dauer in Sekunden
Formular ausfüllen: Station (Dropdown-Liste), Komponenten z n e, Kanal (Frequenz), Datum, Uhrzeit, Dauer in Sekunden

Darstellung bis 90.000 Sekunden pro Datei ist möglich. Bei 86.400 Sekunden = 1 Tag empfiehlt sich die Ansicht `Helicorder` nur einer Komponente (z).

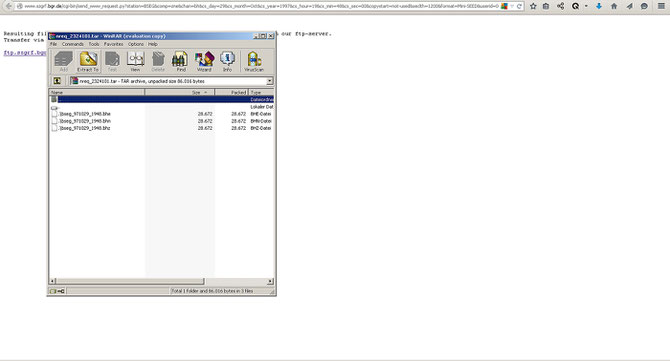

Wellenformdatei-Transfer
Wellenformdatei-Transfer


extract to... / entpacken nach...
extract to... / entpacken nach...

Download, Installation und Bedienung `Seismogram Viewer`

schneller Download: (ohne Java-Installation)

Download
SeisGram2K von Anthony Lomax
Seismogram Viewer (Java-Applet) zum Öffnen von Wellenformdateien,
erfordert Java Version 1.7 od. höher
SeisGram2K.rar
Komprimiertes Dateiarchiv 3.4 MB
Download


Originalseite:

Download and Installation (Link)

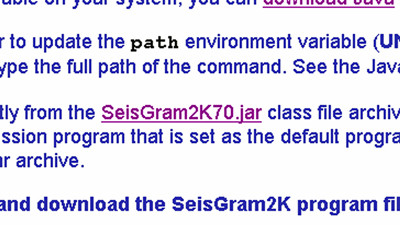

Seite für Software-Installation des Seismogram Viewer
Seite für Software-Installation des Seismogram Viewer

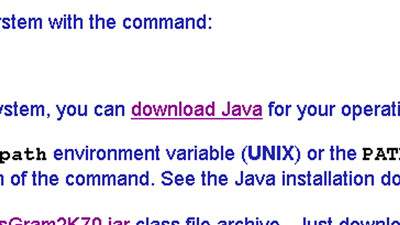

ggfs. benötigte Java-Version installieren
ggfs. benötigte Java-Version installieren


Dowload und Start Programm bzw. Java-Applet / - Direktstart im Speicherordner
Dowload und Start Programm bzw. Java-Applet / - Direktstart im Speicherordner

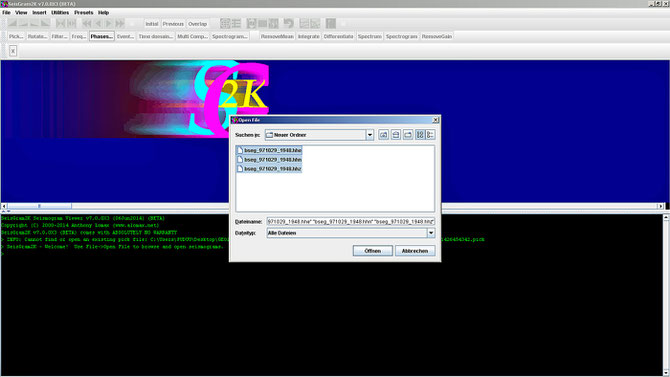

open File (für Auswahl von mehr als 1 Komponenten Strg bei Auswahl gedrückt halten): `Öffnen`
open File (für Auswahl von mehr als 1 Komponenten Strg bei Auswahl gedrückt halten): `Öffnen`


`Open`
`Open`


Tadaa!
Tadaa!

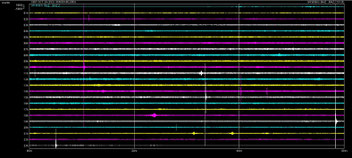

Ansicht `Helicorder` für 24h = 86.400s (nur 1 Komponente, vornehmlich z)
Ansicht `Helicorder` für 24h = 86.400s (nur 1 Komponente, vornehmlich z)
animierte Ansicht `Particle Motion` des impulsiven Ereignis der Komponenten z n e in entsprechend gewähltem Ausschnitt
animierte Ansicht `Particle Motion` des impulsiven Ereignis der Komponenten z n e in entsprechend gewähltem Ausschnitt
